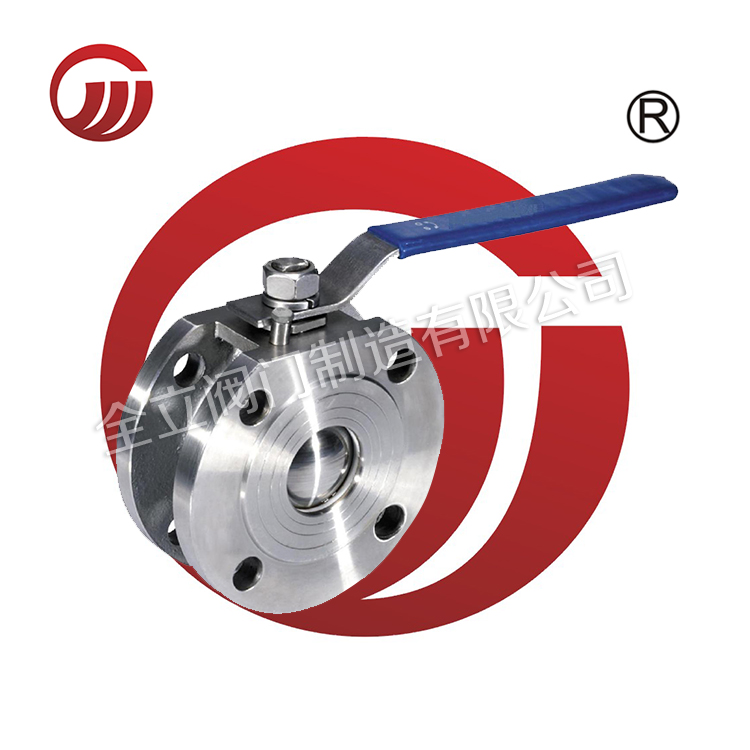

不銹鋼球閥
當前位置：首頁 > 不銹鋼球閥
【不銹鋼對夾球閥相關型號】
Q71F Q71N Q71H Q71Y
Q71F-16P Q71N-16P Q71H-16P Q71Y-16P Q71F-16R Q71N-16R Q71H-16R Q71Y-16R
Q71F-25P Q71N-25P Q71H-25P Q71Y-25P Q71F-25R Q71N-25R Q71H-25R Q71Y-25R
【不銹鋼對夾球閥介紹】
對夾球閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。
【不銹鋼對夾球閥材質選用表】
產品型號 | ||||||||
| 主要 零件 材料 | 球體 | WCB | ZG7Cr19Ni9Ti | CF8 | CF3 | ZG7Cr18 Ni12Mo2Ti | CF8M | CF3M |
| 球體、閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 (304L) | 00Cr18Ni10 (304L) | 1Cr18Ni12- Mo2Ti | 1Cr18Ni12- Mo2(316) | 00Cr17Ni14 Mo2(316L) | |
| 閥座 | 加玻釬增強聚四氟乙稀 | |||||||
| 適用 工況 | 適用介質 | 水、蒸氣、油品等 | 硝酸等腐蝕介質 | 強氧化性介質 | 醋酸等腐蝕性介質 | 尿素等腐蝕介質 | ||
| 工作溫度 （℃） | -29—200（加玻纖增強聚四氮乙?。?29—250（對位聚苯PPL） | |||||||
| 試驗 壓力 | 殼體 | 1.5PN（1.0Mpa級別） | ||||||
| 密封（液） | 1.1PN（1.0Mpa級別） | |||||||
| 密封（氣） | 0.6MPa（1.0Mpa級別） | |||||||
| 氣動 | 在手動型號的Q后插入“6”表示，示例：Q671F-16C 、 Q：Q671H-16C | |||||||
| 電動 | 在手動型號的Q后插入“9”表示，示例：Q971F-16C 、 Q：Q971H-16C | |||||||
【不銹鋼對夾球閥性能規范】
| 壓力等級 | 公稱壓力(PN) | 磅級(Class) | ||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 400 | 600 | ||
| 試驗壓力 | 殼體試驗 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.03 | 7.5 | 10.2 | 15.0 |
| 密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 7.48 | 11.0 | |
| 適用工況 | 適用介質 | 紙漿、漿料、粉塵及含各種固體顆粒的介質 | ||||||||
| 適用溫度 | -196～≤550℃ | |||||||||
| 適用規范 | 設計制造按 | GB12237-89 | API 6D | JP17S-48 | ||||||
| 法蘭尺寸按 | JB79-59、GB9113 、HG20592-07 | ANSI B16.5 | JIS B2212-2214 | |||||||
| 結構長度按 | GB12221-89 | ANSI B16.10 | JIS B2002 | |||||||
| 檢驗試驗按 | JB/T9092-99 | API 598 | ||||||||
【不銹鋼對夾球閥結構圖】
【不銹鋼對夾球閥主要連接尺寸】
| 公稱通徑 | 尺寸 | |||||
| L | D | Lo(手動) | H | |||
| 手動 | 氣動 | 電動 | ||||
| 15 | 40 | 53 | 140 | 80 | 320 | |
| 20 | 45 | 60 | 180 | 80 | 320 | |
| 25 | 50 | 73 | 180 | 100 | 340 | |
| 32 | 65 | 84 | 200 | 110 | 350 | |
| 40 | 70 | 94 | 200 | 120 | 350 | |
| 50 | 50 | 109 | 250 | 130 | 370 | |
| 65 | 110 | 129 | 300 | 140 | 380 | |
| 80 | 120 | 144 | 350 | 150 | 450 | |
【不銹鋼對夾球閥特點】
1）、流動阻力小；
2）、結構簡單；
3）、體積小、重量輕；
4）、目前球閥的密封面材料選用塑料、密封性好；
5）、操作方便，開閉迅速，便于遠距離的控制；
6）、維修方便，密封圈一般都是活動的，拆卸更換方便；
7）、全開或全閉時，球體和閥座的密封面與介質隔離，介質通過不會引起閥門密封面的侵蝕。
【不銹鋼對夾球閥施工、安裝要點】
1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4）、閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
5）、帶傳動機構的球閥，按產品使用說明書的規定安裝。
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.xsby575.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
